石墨烯(Graphene)有着单层的原子厚度，以及优异的强度和电导率。其被业界誉为主导当前电子产业的"硅"(Si)的潜在继任者。而IBM的研究人员们，已经打造了一片基于石墨烯、并且比现有方案好上10000倍的电路。成品足够可靠，甚至还被他们拿来发送和接收短信。研究发表在今日出版的《自然通讯》(Nature Communications)上。
石墨烯的主要潜在应用就是晶体管，它可以控制电路中的电子流动。芯片中的晶体管数量越多，它的性能就能够更加强大。
相信研究人员们一定能够找到一个比"笨重"的硅更好的替代方案，将多层厚的石墨烯更好地封装到芯片之中。(石墨烯传递电子的速度也要比硅快上200倍)。

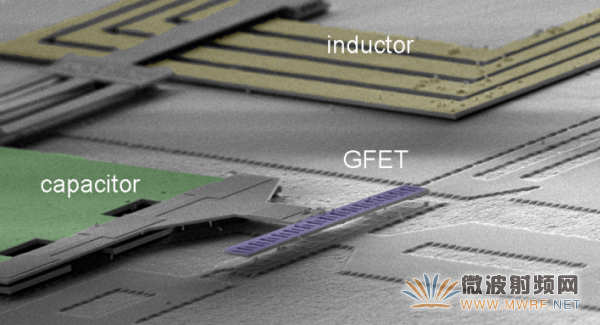

一块完整的石墨烯集成电路芯片(图片来源：IBM)
来自IBM的这支团队，将石墨烯集成到了射频接收器中。这是一种可以将无线电波调制解调成双边可理解信息的装置。然后，他们发送了一条读作"IBM"的无失真文本消息作为测试。
IBM研究院物理科学主任Supratik Guha在一篇新闻稿中称："这是人们首次证实了石墨烯器件能够媲美硅技术实现现代无线通信功能的尝试"。
本次电路运用了3部分石墨烯晶体管，而2011年的时候仅有一部分。
实际上，早在2011年的时候，IBM就创造出了首个基于石墨烯的集成电路，此举表明石墨烯可应用于电子行业。但是研究人员也发现，电路性能很容易受到"严酷的制造过程"的负面影响。
对于IBM的科学家来说，要想让石墨烯取代硅，除非实现安全地大规模制造。此后，他们便一直在努力提升制造工艺，以更好地保护石墨烯电路。
而今天的消息是，石墨烯是在电路的其它部分都完工后才被嵌入的，这意味着它永远不会暴露在可能把它损毁的制造过程中。
