研辰科技于2014年9月正式对外发布了VMNA(Virtual Multi-port Network Analyzer)虚拟多端口网络分析测试系统。
VMNA系统依托于研辰科技高速固态射频开关矩阵(100MHz ~ 8GHz),将2端口矢量网络分析仪实时扩展为8端口或16端口的矢量网络分析测试系统。由于系统具有极高的射频切换及扫描测量的速度,能使所有16个端口的操作员都感觉像是在实时独占使用一台2端口矢量网络分析仪,因此,该系统被称为“虚拟多端口网络分析测试系统”,即VMNA。
VMNA系统最多可同时测量16个单端口器件的反射参数,或8个双端口器件的全端口参数(反射和传输),特别适合于射频器件的大批量生产测试,例如,手机天线、滤波器,或其他的多端口射频器件。
系统功能特点:
1. VMNA系统已被用于全球最知名智能手机的天线批量生产测试。2. VMNA系统软件同时支持Windows与MAC OS操作系统。
3. 优异的射频性能,超高速切换与扫描测量,完善的系统配置与全面的测试功能。
4. 支持多工位操作与多屏显示,独立的端口通道设置及校准(不干扰其他通道正常工作)。
5. 强大的本地技术团队能为客户提供个性化的定制服务。

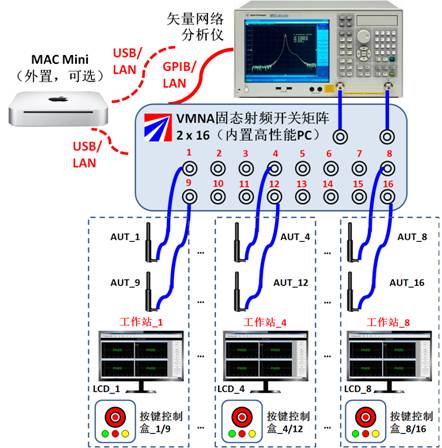

系统结构框架:

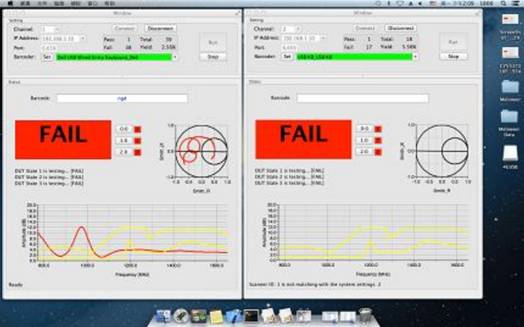

系统外观及软件界面:
其它信息
如欲了解有关研辰科技VMNA虚拟多端口网络分析测试系统的更多信息,请访问:
http://www.ascentest.com/cn/Product_info.php?ID=49-2046-1#Menu=ChildMenu1关于研辰科技
深圳市研辰科技有限公司(Ascentest)致力于为客户提供量身定制的测试测量系统方案和服务,公司的主要产品包括:VMNA虚拟多端口网络分析测试系统、AT8902.4GHz与5GHz无线设备一致性测试系统、AT900仪表计量校准测试系统、AT800射频一致性测试系统、AT600天线OTA与开阔场OTA测试系统、HSCT通用高速数据电缆全自动测试系统、MPS多端口射频开关矩阵等。
