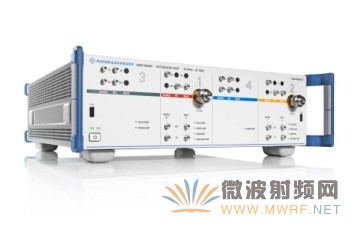

在今年的欧洲微波活动周上，罗德与施瓦茨公司最新产品R&S ZVAX-TRM首次亮相。它是一台扩展单元，设计针对罗德与施瓦茨公司高端矢量网络分析仪R&S ZVA系列。R&S ZVAX-TRM结合一台R&S ZVA组成了一个功能强大、结构紧凑且高度定制化的系统。R&S ZVAX-TRM在任务设置下接收网络分析仪发出的信号并处理，然后既能够将信号耦合去网络分析仪进行测量，也能够通过其标配的高功率测试端口将信号输出。R&S ZVA和R&S ZVAX-TRM组成的系统满足了用户在研发和生产阶段的多种参数测试需求，例如压缩特性测试、噪声系数和群时延测试，即便待测件是3端口T/R模块，而且待测件只需要一次连接就能完成所有测试项目（SCDC）。
表征有源器件，例如放大器、T/R模块等，对测试仪器的射频性能和灵活性有很高要求。罗德与施瓦茨公司最新产品R&S ZVAX-TRM扩展单元通过扩展R&S ZVA矢量网络分析仪的测试连接，使其满足有源器件复杂的测试需要，工作频段可覆盖67GHz。R&S ZVAX-TRM根据任务设置处理输入的激励信号及接收的测量信号，可以轻松的在大功率状态下进行脉冲测试或群时延测试。
R&S ZVAX-TRM与一台4端口4源R&S ZVA能够形成一套独一无二的测试系统：测试两级变频模块的交调性能而不需要其他外部信号发生器。上述测试要求仪器提供四种频率信号（RF1、RF2、LO1、LO2），此系统均可以提供。并且由于仅使用仪器内部信号源，测试时间大大缩短。
R&S ZVAX-TRM标配高功率端口耦合器，双向可承受功率高达+43dBm。R&S ZVAX-TRM提供多种硬件选件满足用户多样的定制需求。输出放大器选件可加入到测试链路中以补偿设备插损。加入放大器后R&S ZVAX-TRM测试端口的输出功率可达到R&S ZVA主机的水平。R&S ZVAX-TRM 在测试链路中设计有由开关控制的信号接入点，用户可以通过其获取参考信号，或在发射/接收通路中加入外部器件，例如功放、衰减器等。
当配置合路器选件时，R&S ZVAX-TRM可以产生交调测试所需的双音信号，也能够对内置本振的变频T/R模块进行群时延测试。脉冲调制器选件提供双向、脉冲信号测试。R&S ZVAX-TRM 产生脉冲信号发送至待测件，然后由R&S ZVA进行测量，测量方法涵盖脉冲包络、脉内定点、平均脉冲等。
R&S ZVAX-TRM系列包括多个型号，工作频率覆盖10 MHz至24/40/50/67 GHz，相配对应的R&S ZVA型号。其也可以与R&S ZVT系列矢量网络分析仪配合使用。R&S ZVAX-TRM的功能没有集成在网络分析仪主机中，这种设计的优势是：R&S ZVA/ZVT主机能够保持最佳的射频性能。当不连接R&S ZVAX-TRM时，主机可以发挥的全部射频性能，用户能够以顶级矢量网络分析仪最佳的输出信号功率、动态范围及长期测试稳定性进行测试。R&S ZVAX-TRM 内部切换信号处理组件的开关对测试没有影响。
R&S ZVAX-TRM扩展单元现已接受订购。罗德与施瓦茨公司将在欧洲微波活动周中提供样机展示（9厅，102号）。
